很多朋友不知道【2nm芯片大亂斗：2026年手機性能王座誰來坐？】，今天小綠就為大家解答一下。

　　產能方面，臺積電已為2納米工藝建立四座晶圓廠，預計2026年月產能可達6萬片晶圓。三星則在德克薩斯州泰勒工廠加速建設2納米生產線，但初期產能預計僅為每月7000片晶圓。

　　CNMO特此推出“2026手機圈五大風向標”深度專題，而本篇文章將聚焦于“2納米移動芯片對決”。

　　隨著臺積電2納米制程在2025年底步入量產階段，2026年的移動處理器市場正迎來一個關鍵技術節點。這一先進工藝為芯片設計帶來了新的可能性，也促使各廠商依據自身技術積累與產品哲學，探索不同的性能提升路徑。

　　在GPU方面，iPhone 18系列搭載的A20系列SoC預計將配備第三代動態緩存（Dynamic Cache）技術。與前代相比，第三代動態緩存在內存分配的精細度、速度和穩定性上都有望獲得提升，這有助于減少資源浪費，提升GPU的每瓦性能。尤其對運行模擬器游戲等非原生應用，性能增益可能更為明顯。

　　CNMO了解到，臺積電于2025年第四季度如期實現了2納米工藝的量產。與現有的3納米制程相比，臺積電的2納米技術采用全環繞柵極（GAA）納米片晶體管結構，實現了從FinFET架構的根本性變革。這項技術使得晶體管密度增加約1.15倍，這意味著在相同面積的芯片中可以容納更多晶體管。它能在相同功耗下性能提升高達15%-18%，或在相同性能下功耗降低25%-36%。

　　總而言之，2026年的2納米芯片之戰，不只有芯片制造工藝上的對決。最終的贏家，或許并非擁有絕對峰值算力的那一個，而是在能效、成本等方面找到最佳平衡點的玩家。

　　2026年2納米芯片的集體上市將加速AI算力下沉，從數據中心到邊緣設備，智能汽車、AR/VR等場景的性能瓶頸有望被打破。但對普通消費者而言，2納米芯片手機可能帶來更持久的續航、更強的AI功能與更流暢的體驗，但同時伴隨的是不可避免的價格上漲。

版權所有，未經許可不得轉載

三大陣營技術路線圖

　　根據行業數據，臺積電2納米工藝的良率已達到60%以上，遠超三星的30-40%，這直接決定了其能夠以更低的成本實現規?；a(chǎn)。值得注意的是，三星正通過引入AI驅動的缺陷預測系統，將晶圓缺陷檢測效率提升40%，努力提高良率至50%以上。

　　隨著摩爾定律逼近物理極限，單一依靠晶體管微縮帶來的性能紅利正在減少。2026年的芯片競爭進入了一個多維度并行突破的新階段。

　　一方面，存儲芯片等核心元器件的成本持續大幅上漲，成為籠罩在整個行業上空的壓力。Counterpoint的數據顯示，內存價格在2026年第二季度前可能再漲約40%，這直接導致手機物料成本攀升，尤其對低端機型沖擊巨大。成本壓力正通過價格上漲向消費者傳導，預計2026年全球智能手機平均售價將顯著上漲6.9%。

結語

　　AI方面，三星Exynos 2700的NPU算力預計將達到100 TOPS，較Exynos 2400提升2.5倍。高通第六代驍龍8至尊版移動平臺也將支持最新的LPDDR6運行內存，其帶寬提升將極大加速AI模型在終端設備的運行效率。

　　那么，2025年，誰將獲得手機芯片性能王座？

　　2納米工藝將帶來手機性能的全面躍升，特別是在A(yíng)I算力、功耗控制和散熱能力等方面的進步尤為顯著。這些技術進步將直接轉化為終端用戶體驗的提升。

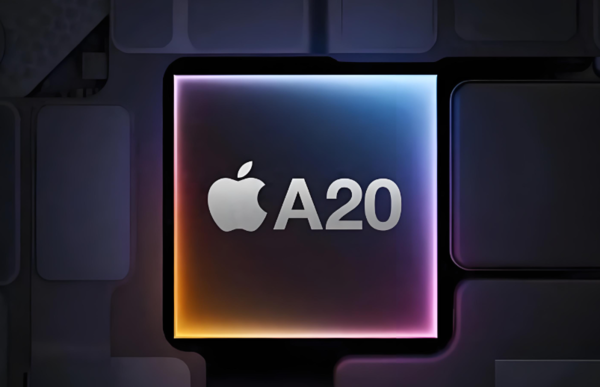

　　據CNMO了解，蘋果延續其封閉生態與前瞻技術投資的風格。A20芯片不僅采用臺積電2納米工藝，更將封裝技術從InFO升級至WMCM，尋求在散熱和互聯密度方面的突破。這種提前布局讓蘋果可能繼續保持其在性能和能效方面的領先地位。

　　【CNMO科技】2026年，全球智能手機市場站在一個關鍵的十字路口。行業核心研究機構IDC指出，市場已明確進入“總量承壓、結構分化”的深刻調整期。

　　據TrendForce消息，蘋果A20系列SoC將采用WMCM封裝。2026年，隨著臺積電2納米制程的全面量產，蘋果在其A20系列芯片中引入的WMCM（晶圓級多芯片模塊）封裝技術，代表著對系統級整合與能效優化的持續深化。而安卓陣營的高通與聯發科，則在繼承與發展現有技術框架的基礎上，致力于通過架構改進與散熱方案升級來釋放2納米工藝的潛力。

　　另一方面，市場增長動力悄然生變。高盛等機構已因此下調全球出貨預期，認為成本上漲將抑制換機需求。IDC預測，2026年中國市場出貨量可能出現2.2%的小幅下滑。

　　三星則押注“全球首發”戰略，計劃在S26系列上搭載自研的Exynos 2600芯片。該芯片采用三星自研的SF2工藝，基于第三代GAA架構與BSPDN背面供電網絡(luò )技術。不過三星也延續了“雙平臺”策略，同時提供搭載驍龍芯片的版本，為應對技術風險留有余地。

　　進入2納米時代，手機芯片領域的三大玩家選擇了不同的技術路徑和供應鏈策略，2026年的競爭格局正在形成。

芯片競爭新形態

　　散熱技術創(chuàng )新對于維持高性能至關重要。三星Exynos 2600配備熱路徑塊模塊，以解決長期存在的散熱問題。三星還開發了新型碳納米管散熱層，使芯片工作溫度下降15℃。

　　聯發科在2納米賽道上采取了積極追趕的姿態。公司宣布其首款采用臺積電2納米制程的旗艦SoC已成功完成設計定案，成為首批采用該技術的公司之一。這款芯片預計將于2026年底進入市場。聯發科與臺積電的緊密合作，使其有望在2納米時代縮小與高通的差距。?

iPhone 18猜想圖" title="iPhone 18猜想圖" color:="" iphone="" title="iPhone 18猜想圖" align="1" src="http://img.cnmo.com/2330_600x1000/2329715.png" /> iPhone 18猜想圖

性能突破

　　成本與價格的矛盾將成為2納米芯片普及的主要挑戰。臺積電2納米晶圓定價高達3萬美元，比3納米晶圓高出50%-66%。高通第六代驍龍8至尊版移動平臺的價格可能“飛漲”，而近兩年內存和存儲芯片的價格也在一路飆升。這意味著采用2納米芯片的旗艦手機價格可能進一步上漲。

　　除了2納米（N2）制程工藝和晶圓級多芯片模塊（WMCM）封裝，蘋果A20芯片預計還會(huì )在緩存系統和GPU動態緩存技術方面迎來更新。據CNMO了解，A20芯片的性能核心（大核）的L2緩存預計將提升至8MB，而A20 Pro則可能翻倍至16MB。效率核心（小核）的L2緩存也有相應增加。系統級緩存（SLC）也將大幅增加。A20的SLC緩存預計為12MB，而A20 Pro可能達到36MB至48MB。緩存容量的提升能減少芯片訪問更慢主內存的次數，從而提升數據吞吐效率和整體性能。

　　這一決定直接驅動了臺積電在嘉義AP7工廠投資建設新的WMCM生產線。這種封裝技術的高互聯密度和散熱優勢，可能成為蘋果在激烈競爭中的差異化王牌。

　　然而，這并非意味著市場的全面萎縮，在“量減價升”的表象之下，從產品定義、技術路線到消費邏輯和產業生態，一系列預示未來的關鍵風向標正在顯現。

　　高通則表現出更加靈活務實的供應鏈策略。根據行業信息，高通正考慮實施“雙代工策略”，將下一代2納米旗艦芯片在三星與臺積電之間分配生產。這種策略既能分散供應鏈風險，也能在價格和產能上獲得更多談判空間。不過最新消息也顯示，高通的第六代驍龍8至尊版移動平臺仍可能全面采用臺積電2納米 N2P制程，表明其決策仍在動態調整中。

　　功耗控制是2納米工藝的另一大優勢。聯發科數據顯示，增強版2納米制程在相同速度下功耗減少約36%。三星SF2P工藝在同等功耗下的運算速度較3納米工藝快27%，而能耗則降低34%。這些進步將顯著延長手機續航時間。
