　　業界人士指出，三星電子此次成功產出工作晶圓，意味著采用該技術的開發與量產工作將加速推進。與此同時，其他廠商的策略有所不同。美光計劃盡可能維持現有設計。中國DRAM廠商由于無法進口極紫外光刻設備，在現狀下難以進行線寬縮小，因此正積極開發3D DRAM，認為一旦DRAM實現3D化，便可使用傳統光刻設備制造先進產品。SK海力士則計劃在10b節點而非10a節點應用4F平方和VCT技術。

　　隨著4F平方和VCT技術的應用，核心材料也隨之改變。三星電子將通道材料從硅改為銦鎵鋅氧化物，以在縮小單元中抑制泄漏電流并確保數據保持特性。此外，在單元周?chē)季值母鞣N外圍電路將采用單獨晶圓加工，并通過晶圓對晶圓混合鍵合技術連接的PUC方案。

　　【CNMO科技消息】CNMO從韓媒獲悉，三星電子在DRAM制造技術方面取得突破，首次成功產出10納米以下級別的工作晶圓。這一進展標志著該公司在克服DRAM“10納米魔咒”方面邁出了關鍵一步。

版權所有，未經許可不得轉載

　　此次突破的關鍵在于采用了4F平方單元面積和垂直通道晶體管這兩項新技術。此前DRAM單元面積為6F平方，而10a工藝將其縮小至4F平方。理論表明，在相同的芯片尺寸下，轉向4F平方結構可容納30%至50%更多的單元，有利于提升容量、速度并降低功耗。為了在縮小后的單元面積上布置柵極、通道和電容器，三星引入了VCT技術。該技術將電容器置于晶體管上方，改變了以往兩者各自占用單元面積的傳統布局。

　　據業界消息，三星電子上月生產了采用10a工藝的晶圓，并在芯片特性檢測過程中確認了工作晶圓的存在。這是該公司首次應用4F平方單元結構和垂直通道晶體管工藝的結果。在DRAM行業，10納米級別工藝通常按1x、1y、1z、1a、1b、1c、1d的順序劃分代際。10a代表1d之后的下一代，是首個低于10納米的節點。專家分析其實際電路線寬約為9.5至9.7納米水平。

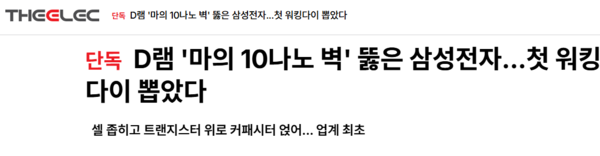

相關報道

　　工作晶圓是指從晶圓上切割下來的芯片中能夠按設計正常運作的部分。在開發階段產出工作晶圓，被視為設計與工藝方向正確的信號，之后將進行良率提升和可靠性驗證等后續工作。三星電子計劃今年完成基于此結構的10a DRAM開發，明年進行質量測試，并于2028年將其轉移到量產生產線。該公司計劃在10a、10b、10c三個代際中使用4F平方和VCT結構，并從10d開始轉向3D DRAM。
